三民重科搅拌拖泵的搅拌传动机构由拌筒、托轮和传动系统等组成。

拌筒（图1）是搅拌机的工作部件。本机拌筒为双锥形，筒体内焊有高低叶片各一付，分别与拌筒轴线夹角成45度和40度搅拌时，拌筒旋转，叶片在使用物料做提升下落运动的同时，还要强迫物料做轴向窜动，所以，搅拌比较强烈。

拌筒的进料口一端，焊有一对高叶片，一对低叶片，搅拌的出料口一端，焊有一对出料高叶片，出料叶片分成两块，与筒壁焊接，当混凝土搅拌好以后，改变拌筒旋转方向，混凝土即经出料叶片排出。

图1

1、进料口圈2、低叶片3、跑道4、出料叶片5、出料口圏6、高叶片7、筒身

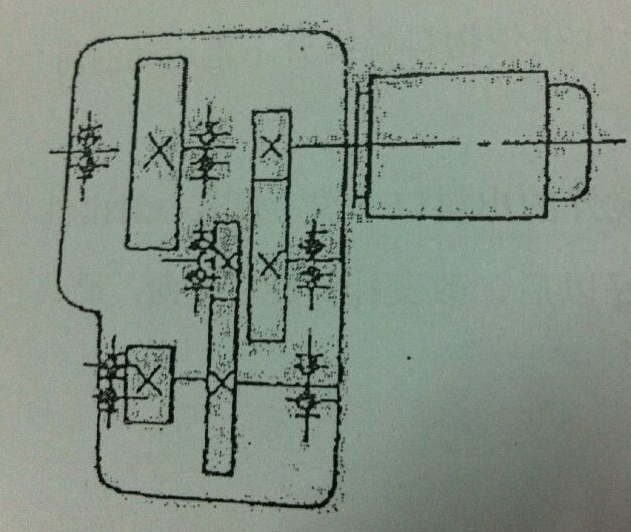

拌筒放置在四只托轮上，搅拌电机的动力经减速箱，传给主动托轮，使四只托轮带动拌筒旋转。图2为齿轮减速箱传动系统。搅拌减速箱的总速比为19.56。

图2
